Kassettensystem PLATO

Die korrekte Dimensionierung eines PLATO-Kassettensystems ist entscheidend für Sicherheit und Effizienz. Bonnema unterstützt Sie bei der Planung mit folgenden Parametern:

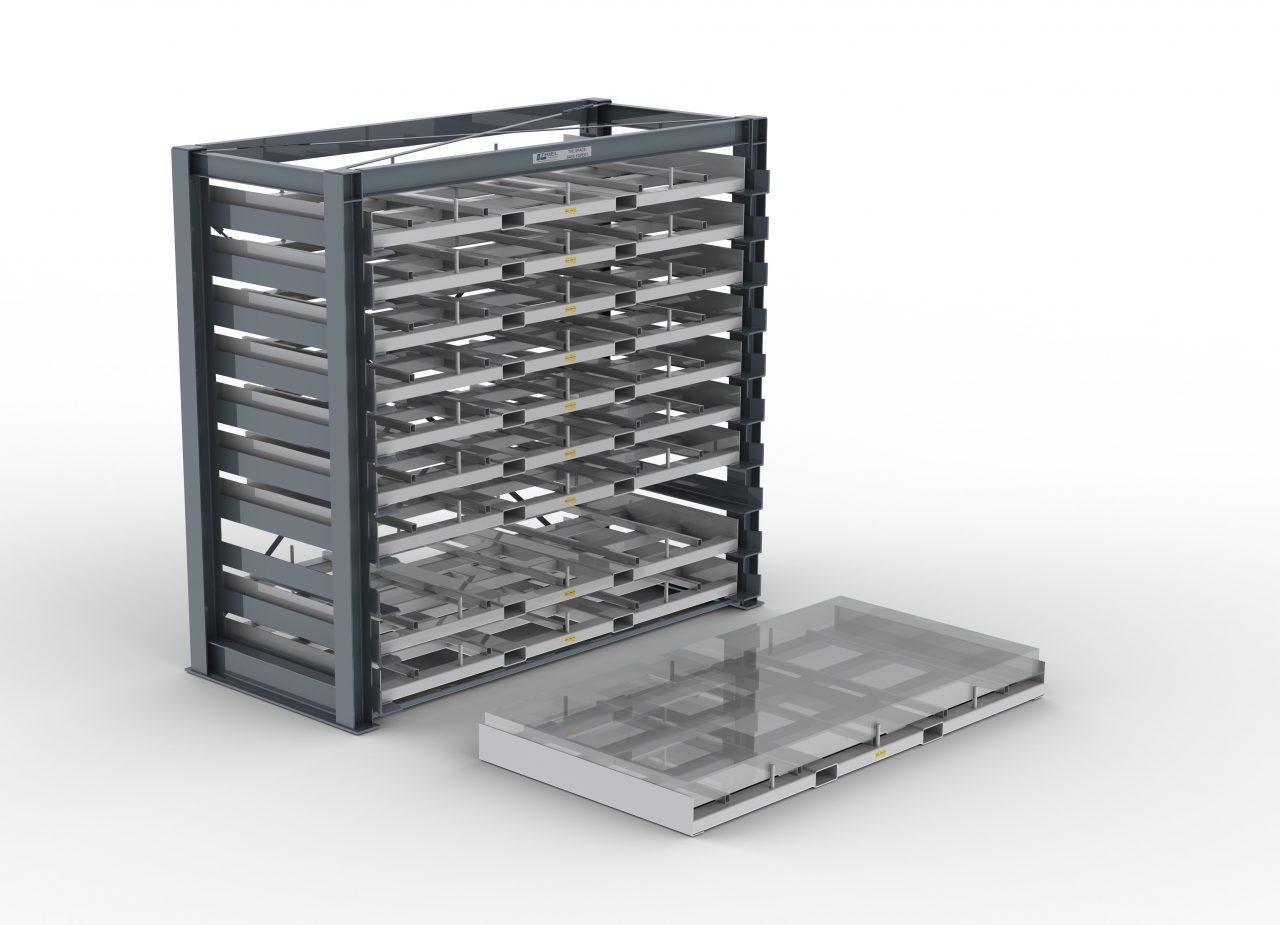

**Fachlast und Gesamtlast:** Jede Kassette trägt wahlweise 1.500 kg oder 3.000 kg gleichmäßig verteilte Last. Bei 10 Kassetten mit je 3.000 kg ergibt sich eine Gesamtlast von bis zu 30.000 kg. Bei der Planung muss die Bodentragfähigkeit berücksichtigt werden – insbesondere in älteren Hallen.

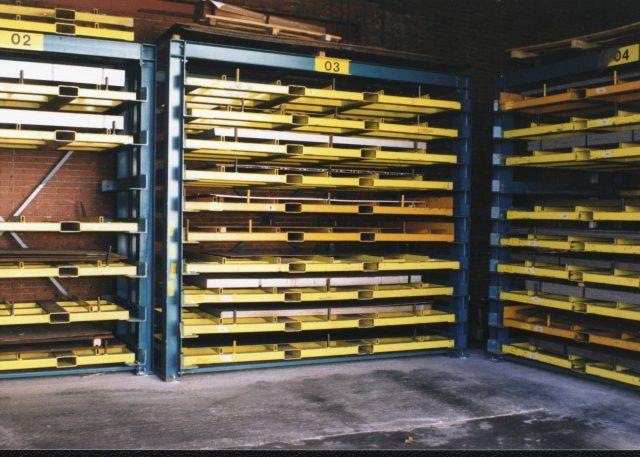

**4 Standardformate (LB × LD):** Das PLATO-System ist in 4 Standardformaten verfügbar: 2.200×1.060 mm, 2.700×1.560 mm, 3.200×1.560 mm und 4.200×1.560 mm. Die Fachbreite (LB) reicht von 2.200 bis 4.200 mm, die Fachtiefe (LD) von 1.060 bis 1.560 mm.

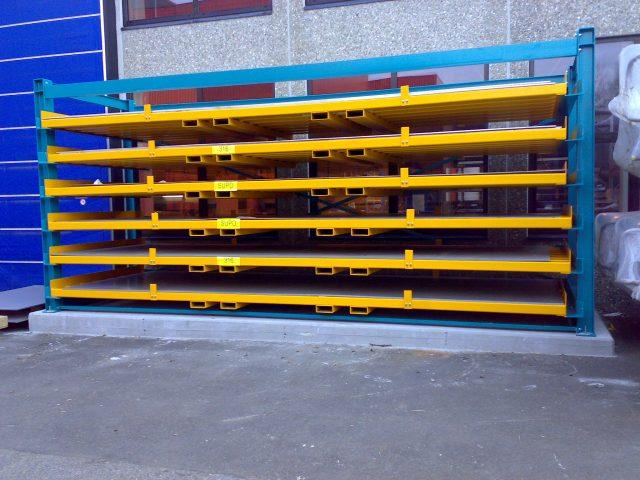

**Regalhöhe 3.300 mm:** Die Regalhöhe (H) beträgt einheitlich 3.300 mm bei allen Formaten. Mit 10 Ebenen/Kassetten pro System ist das PLATO optimal für die vertikale Raumnutzung konzipiert.

**Berechnungsbeispiel:** Ein System mit 10 Kassetten (je 3.000 kg) = 30.000 kg Nutzlast + ca. 3.000 kg Eigengewicht = 33.000 kg Gesamtlast. Bei der Planung berücksichtigt Bonnema die Bodentragfähigkeit und empfiehlt bei Bedarf Lastverteilungsplatten.

Das PLATO-System ist ausschließlich für die Entnahme mit Gabelstaplern konzipiert. Eine Kranentnahme ist bei diesem System nicht vorgesehen.

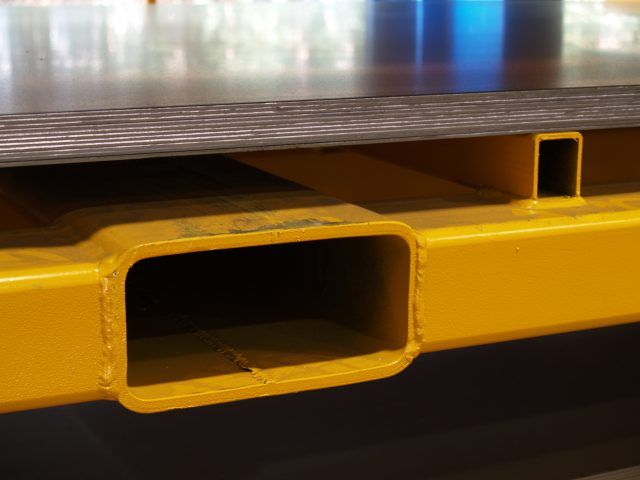

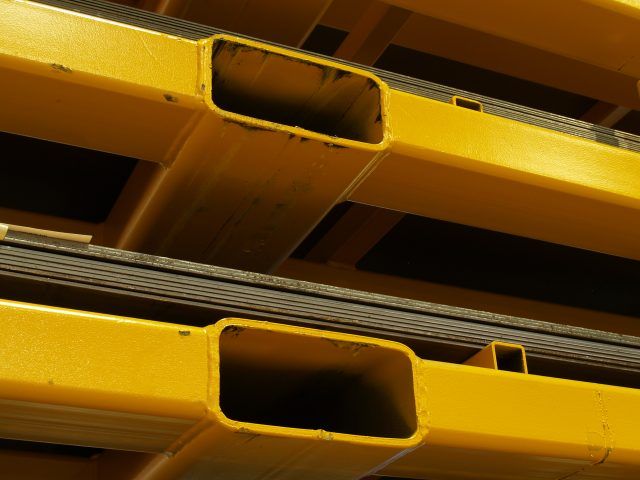

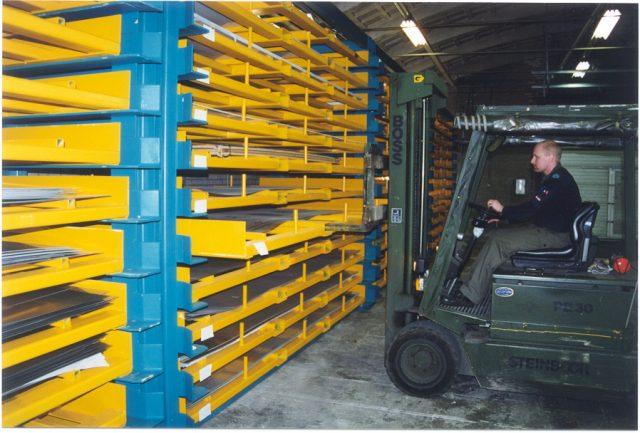

**Gabelstapler-Anforderungen:** Die Stahlkassetten verfügen über integrierte Aufnahmetaschen für Gabelstapler. Voraussetzungen für eine sichere Entnahme: - Gabelstapler-Tragkraft: mindestens 3.500 kg (bei 3.000 kg Nutzlast + Kassettengewicht) - Gabellänge: mindestens 2/3 der Kassettentiefe (typisch 1.000-1.200 mm) - Freihubhöhe: abhängig von der Regalebene (bei 3.300 mm Regalhöhe) - Gangbreite: mindestens 3.500 mm für Standard-Stapler, 2.800 mm für Schubmaststapler

**Warum nur Gabelstapler?** Das PLATO-System ist auf schnelles, effizientes Handling mit Gabelstaplern optimiert. Die Kassetten sind so konstruiert, dass sie sicher auf den Gabeln aufliegen und direkt zur Bearbeitungsmaschine transportiert werden können. Für Anwendungen, die eine Kranentnahme erfordern, empfehlen wir das ULTRA-Schubladensystem.

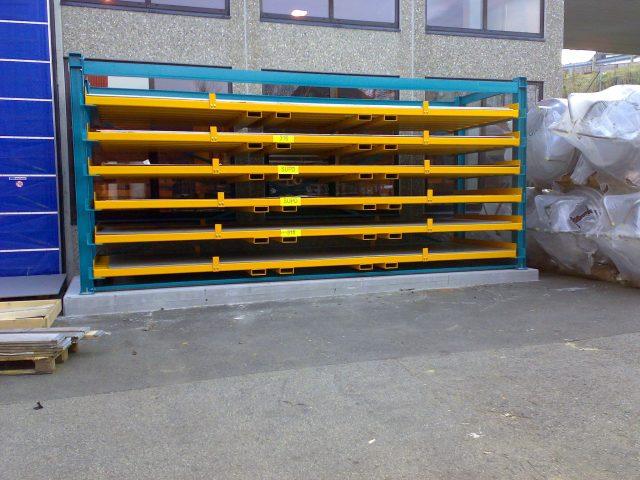

**Einsteckbare Rungen:** Die Rungen sichern die Bleche während des Transports. Sie werden nach der Entnahme eingesteckt und verhindern ein Verrutschen der Ladung. Die Rungen sind höhenverstellbar und können für verschiedene Blechstärken angepasst werden.

Kassettensysteme unterliegen denselben strengen Sicherheitsnormen wie andere Regalsysteme. Die wichtigsten Vorschriften und Prüfpflichten im Überblick:

**DIN EN 15512 – Statische Berechnung:** Die Norm regelt die statische Berechnung von Palettenregalen aus Stahl. Für das PLATO-System bedeutet dies: - Nachweis der Tragfähigkeit aller Komponenten - Berücksichtigung von Verformungen und Toleranzen - Dokumentation der Berechnungsgrundlagen

**DIN EN 15629 – Lastangaben:** Jedes Regalfeld muss mit einem Belastungsschild gekennzeichnet sein, das die maximale Fachlast, Feldlast und Gesamtlast angibt. Bonnema liefert normkonforme Belastungsschilder mit jedem System.

**DGUV Information 208-043 (früher BGR 234):** Die Berufsgenossenschaftliche Regel fordert eine jährliche Expertenprüfung durch befähigte Personen. Prüfpunkte sind: - Sichtprüfung auf Beschädigungen und Verformungen - Kontrolle der Verschraubungen und Schweißnähte - Prüfung der Kassetten auf Risse oder Verformungen - Überprüfung der Rungenaufnahmen

**Betriebsanweisung:** Der Betreiber muss eine Betriebsanweisung erstellen und das Personal unterweisen. Diese umfasst: - Maximale Belastungsgrenzen - Korrekte Entnahme mit Gabelstapler - Verwendung der Ladungssicherung (Rungen) - Verhalten bei Beschädigungen

Das PLATO-Steckkassettensystem ist die optimale Lösung für Unternehmen mit spezifischen Anforderungen an die Blechlagerung. Eine Zusammenfassung der Entscheidungskriterien:

**PLATO ist ideal für:** ✓ Betriebe mit häufigem Transport von Blechpaketen zur Bearbeitungsmaschine ✓ Unternehmen, die Lagerfläche einsparen möchten (600% höhere Dichte) ✓ Lager mit Gabelstapler-Infrastruktur (Kranentnahme nicht möglich) ✓ Mittlere bis schwere Bleche mit 1.500 kg oder 3.000 kg pro Kassette ✓ Plattenformate von 2.200 bis 4.200 mm Breite (4 Standardformate) ✓ Betriebe mit Fokus auf schnelle Kommissionierung und JIT-Bereitstellung

**Alternative Systeme prüfen bei:** - Sehr häufigem Zugriff auf einzelne Bleche (→ Schubladensystem ULTRA/COMBI) - Überwiegend Einzelblech-Entnahme (→ Schubladensystem mit Vakuumheber) - Standardisierten Blechformaten mit Teleskopführung (→ Schubladensystem ULTRA, 1.000 kg/Schublade)

**Investitionsrechnung:** Bei typischen Anwendungen amortisiert sich das PLATO-System durch reduzierte Handlingzeiten und optimierte Lagerfläche innerhalb von 2-3 Jahren. Die Lebensdauer beträgt 20+ Jahre bei fachgerechter Nutzung.

**Nächster Schritt:** Nutzen Sie unsere kostenlose Beratung. Unsere Experten analysieren Ihre Lagersituation, erstellen ein maßgeschneidertes Konzept und liefern ein transparentes Angebot – inklusive 3D-Visualisierung Ihres neuen Kassettenlagers.
