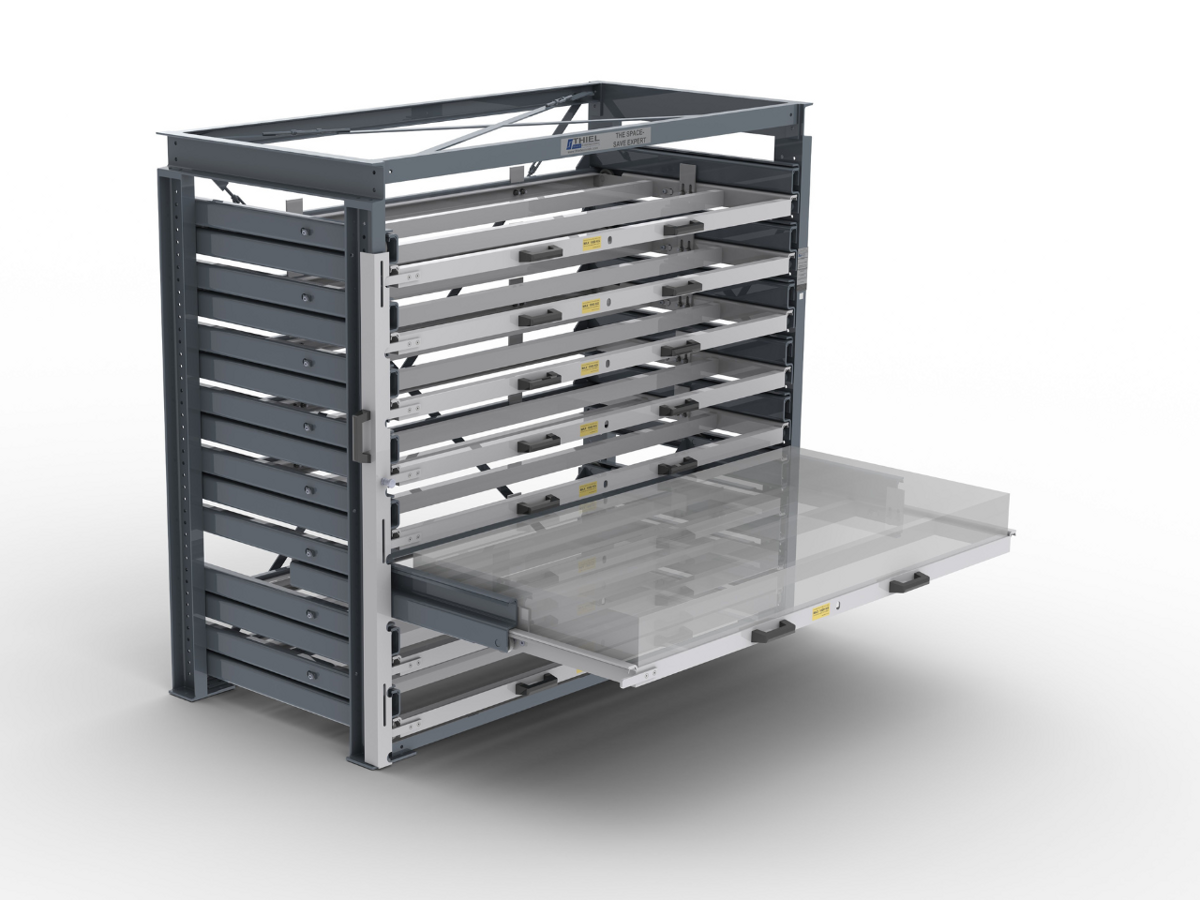

Schubladensystem ULTRA

Ein Schubladensystem ist ein spezialisiertes Lagersystem für die horizontale Lagerung von Blechen und Platten. Die Bleche werden liegend in ausziehbaren Schubladen gelagert, die sich vollständig aus dem Regal herausziehen lassen. So ist das gesamte Material für die Entnahme zugänglich – ideal für Blechlager, Laserschneidanlagen und Metallverarbeitung.

Das ULTRA-System ist in zwei Varianten verfügbar: ULTRA-A mit 65% Auszug (2-13 Schubladen) und ULTRA-B mit 100% Vollauszug (2-8 Schubladen). Die feste Traglast beträgt 1.000 kg pro Schublade. Mit der Teleskop-Kugelführung gleiten die Schubladen besonders sanft. Verfügbar in 4 Standardformaten für Bleche von 2.200×1.050 bis 4.200×1.550 mm.

Das ULTRA-System ist in 4 Standardformaten (LB×LD) verfügbar: 2.200×1.050 mm, 2.700×1.300 mm, 3.200×1.550 mm und 4.200×1.550 mm. Die Gesamtbreite B reicht von 2.470 mm bis 4.470 mm, die Gesamthöhe H beträgt einheitlich 2.170 mm.

Ja, absolut! Jede Schublade kann unterschiedliche Blechstärken aufnehmen – von dünnen Blechen (0,5 mm) bis zu dicken Platten. Die Traglast von 1.000 kg pro Schublade ermöglicht die Lagerung verschiedenster Materialstapel. Die lichte Fachhöhe reicht von 76 mm (bei 13 Schubladen) bis 922 mm (bei 2 Schubladen).

Die Teleskop-Kugelführung besteht aus mehreren ineinander gleitenden Schienen mit Kugellagern. Bei ULTRA-A (65% Auszug) beträgt die Auszugslänge UL 685-1.010 mm, bei ULTRA-B (100% Vollauszug) 1.050-1.550 mm. Selbst bei 1.000 kg Last gleitet die Schublade sanft und leichtgängig.

Die Einzelauszugssicherung ist ein Sicherheitsmechanismus, der verhindert, dass mehrere Schubladen gleichzeitig ausgezogen werden. Das schützt vor Kippgefahr und erhöht die Arbeitssicherheit. Erst wenn eine Schublade vollständig eingefahren ist, kann die nächste geöffnet werden.

Das ULTRA-System ist für die Be- und Entladung mit Hallenkran oder Gabelstapler konzipiert. Eine elektrische Bedienung ist bei diesem System nicht vorgesehen. Die Schubladen werden manuell ausgezogen und dann per Kran oder Stapler beladen – ideal für schwere Blechtafeln bis 1.000 kg pro Schublade.

Das ULTRA-System ist ausschließlich mit RAL-Pulverbeschichtung erhältlich – alle RAL-Farben sind möglich. Eine Feuerverzinkung ist bei diesem System nicht verfügbar. Die Pulverbeschichtung bietet optimalen Korrosionsschutz und ein einheitliches Erscheinungsbild in Ihrer Produktionshalle.

Die Standardlieferzeit beträgt 6-10 Wochen ab Auftragsbestätigung. Da jedes System individuell nach Ihren Maßen gefertigt wird, kann die genaue Lieferzeit je nach Konfiguration variieren. Bei dringenden Projekten sprechen Sie uns an – wir finden eine Lösung.

Ja, Bonnema bietet einen professionellen Montageservice durch eigene, erfahrene Teams. Die Montage umfasst: Aufstellen und Ausrichten, Befestigung am Hallenboden, Funktionsprüfung aller Schubladen und Einweisung Ihres Personals. So ist Ihr System sofort einsatzbereit.

Ja, das ULTRA-System ist modular aufgebaut und kann jederzeit erweitert werden. Sie können zusätzliche Schubladen, weitere Regalebenen oder komplett neue Module ergänzen. Wir beraten Sie gerne zur optimalen Erweiterung Ihres bestehenden Systems.

Ja, wir bieten verschiedene Finanzierungsoptionen: Kauf, Leasing oder Mietkauf. So können Sie die Investition auf mehrere Jahre verteilen. Sprechen Sie uns an – wir erstellen ein individuelles Angebot passend zu Ihrem Budget.

Das ULTRA-System ist sehr wartungsarm. Die Teleskop-Kugelführung ist wartungsfrei und benötigt keine regelmäßige Schmierung. Wir empfehlen eine jährliche Sichtprüfung und Reinigung der Führungsschienen. Bei Bedarf bieten wir einen Wartungsservice an.

Die Prüfpflicht ergibt sich aus der Betriebssicherheitsverordnung (BetrSichV). DIN EN 15635 und die DGUV Information 208-061 konkretisieren sie: Regalsysteme sind regelmäßig durch eine befähigte Person zu prüfen, die Experteninspektion in Abständen von nicht mehr als 12 Monaten. Bonnema bietet diesen Service an und dokumentiert alle Ergebnisse normkonform. Die Intervalle der Sichtkontrolle richten sich nach der Nutzungsintensität.

Das ULTRA-System ist auf eine Lebensdauer von 20+ Jahren ausgelegt. Die robuste Stahlkonstruktion und die hochwertigen Kugelführungen garantieren langfristige Zuverlässigkeit. Viele unserer Systeme sind seit über 25 Jahren im Einsatz.

Die Traglast beträgt fix 1.000 kg pro Schublade (m = 1.000 kg gemäß Datenblatt). Das Gewicht sollte möglichst gleichmäßig auf der Schubladenfläche verteilt sein. Die Gesamttraglast ergibt sich aus der Anzahl der Schubladen – bei 13 Schubladen also max. 13.000 kg.
