COMBI Schubladensystem
Horizontale Blechlagerung mit einklappbarem Vorbau
Das COMBI Schubladensystem ist in drei Lastklassen verfügbar: COMBI 100 (1.000 kg), COMBI 200 (2.000 kg) und COMBI 300 (3.000 kg) pro Schublade – alle mit 100% Auszug und einklappbarem Vorbau.
Definition: Was ist ein COMBI Schubladensystem?
Ein COMBI Schubladensystem (auch Blechschubladenregal oder Plattenlagersystem) ist ein spezialisiertes Lagersystem für die horizontale Lagerung von Blechen, Platten und schwerem Flachmaterial. Die Besonderheit des COMBI-Systems ist der einklappbare Vorbau: Nach der Entnahme kann dieser hochgeklappt werden, sodass das Regal im Betrieb minimal Platz beansprucht.
Verfügbar in drei Lastklassen: COMBI 100 (1.000 kg), COMBI 200 (2.000 kg) und COMBI 300 (3.000 kg) pro Schublade. Mit 100% Auszug und 8 Standardformaten (Fachbreite 2.200-6.200 mm). Ideal für Blechverarbeiter, Metallhandel und Werkzeugbau.
Synonyme: Blechschubladenregal, Plattenlagersystem, Auszugregal für Bleche, Schubladenregal für Flachmaterial

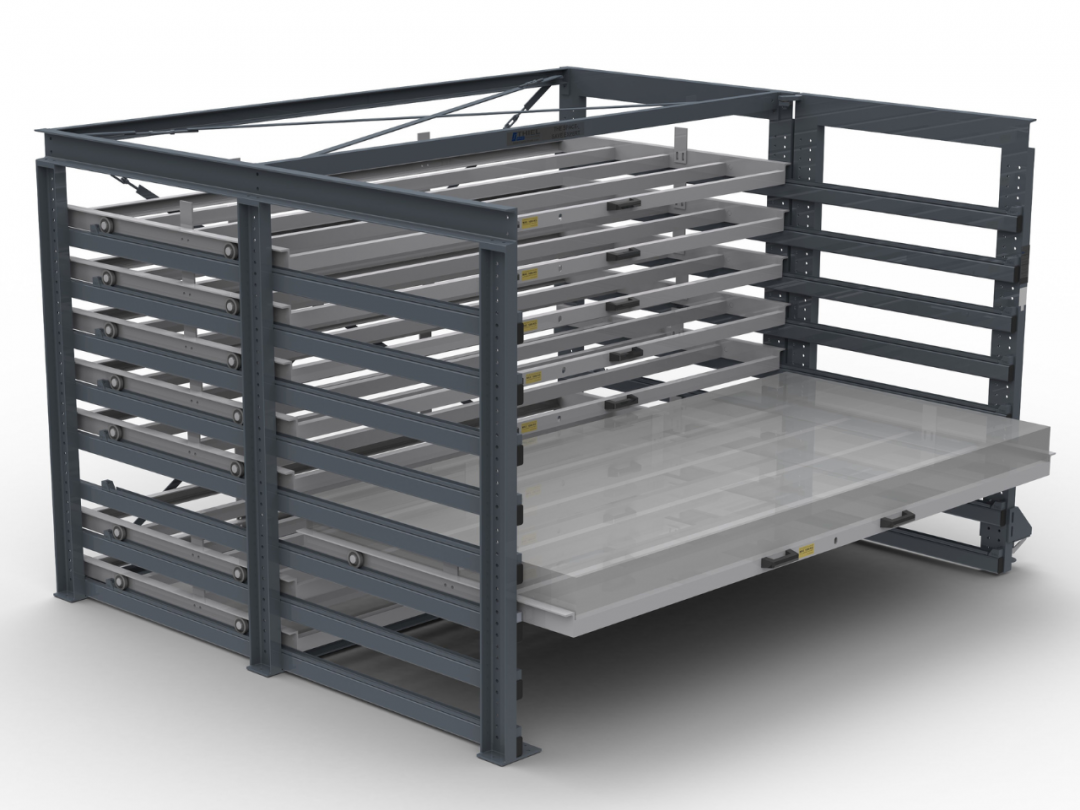

COMBI Schubladensystem
...mit einklappbarem Vorbau für maximale Platzersparnis
Das COMBI Schubladensystem ist für die effiziente Lagerung von Blechen, Platten und schwerem Flachmaterial entwickelt. Drei Lastklassen verfügbar: COMBI 100 (1.000 kg), COMBI 200 (2.000 kg) und COMBI 300 (3.000 kg) pro Schublade – alle mit 100% Auszug. Der einklappbare Vorbau ist das Alleinstellungsmerkmal: Nach der Materialentnahme wird er hochgeklappt, sodass das System im laufenden Betrieb möglichst platzsparend agiert.
Vorteile des COMBI

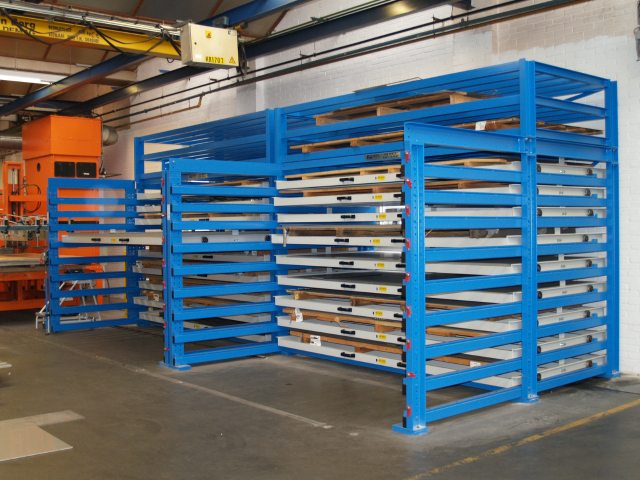

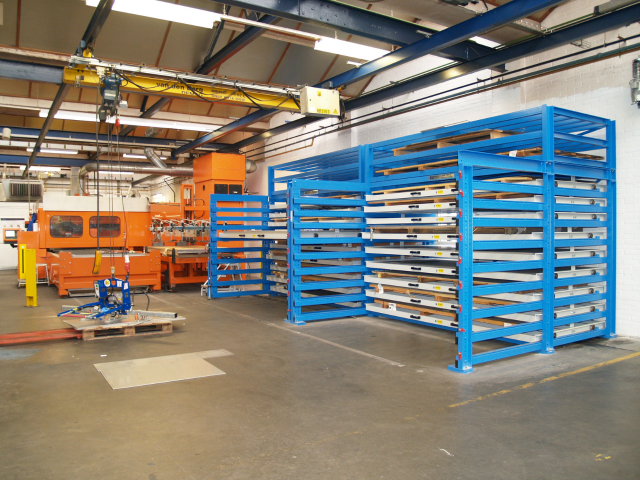

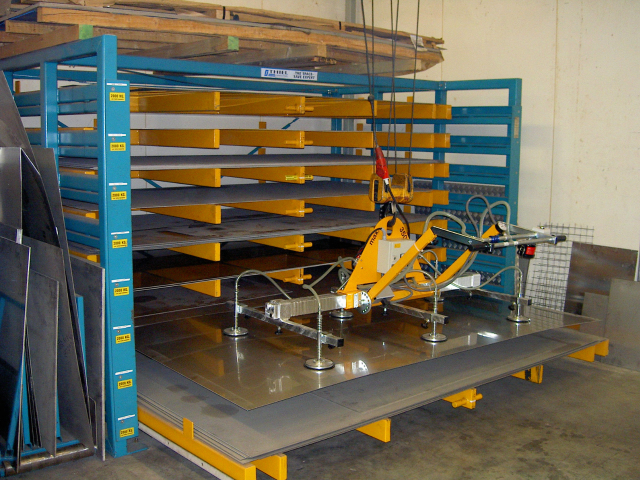

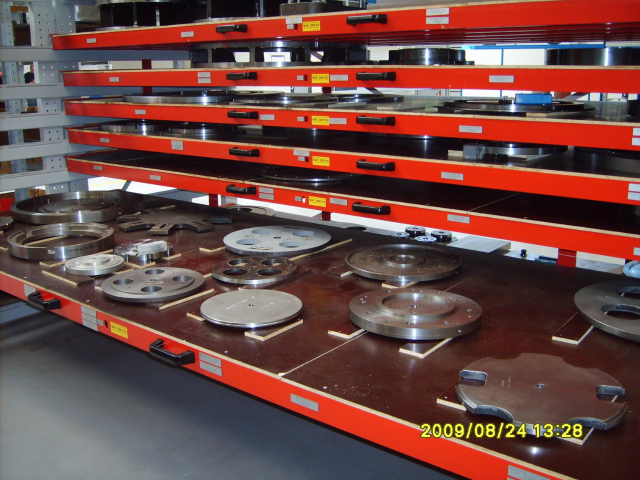

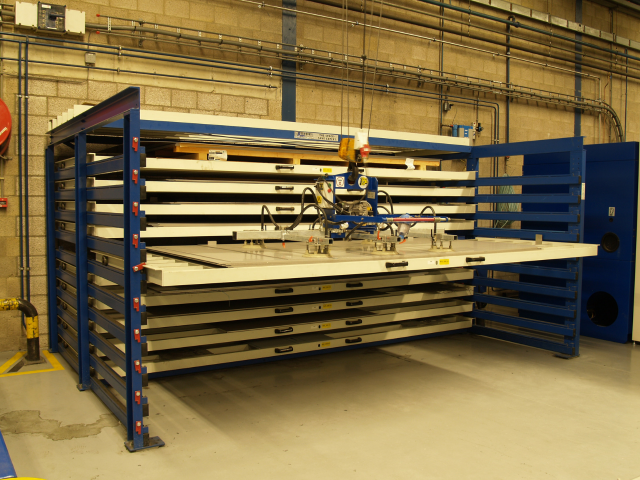

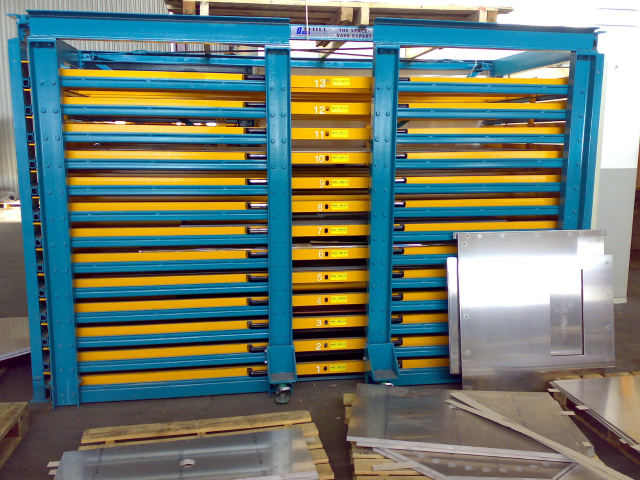

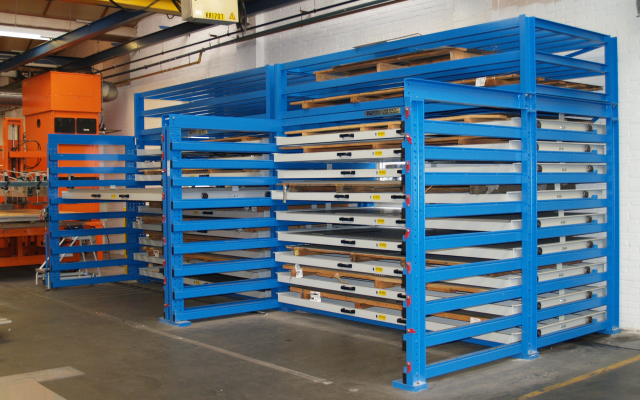

COMBI im Einsatz
Technische Daten
| Tragfähigkeit | Fachlast (m) | 1.000 / 2.000 / 3.000 kg | COMBI 100 / 200 / 300 |
| Tragfähigkeit | Gesamtlast | bis 30.000 kg | Bei 10 Schubladen × 3.000 kg |
| Abmessungen | Auszug | 100% | Vollständiger Auszug |
| Abmessungen | Fachbreite (LB) | 2.200 - 6.200 mm | 8 Standardformate |
| Abmessungen | Fachtiefe (LD) | 1.050 - 2.050 mm | Je nach Format |
| Abmessungen | Regalhöhe (H) | 2.170 mm | Einheitlich alle Formate |
| Abmessungen | Gesamtbreite (B) | 2.470 - 6.470 mm | Je nach Format |
| Abmessungen | Systemtiefe (D1) | 2.020 - 3.780 mm | Im Grundzustand |
| Konstruktion | Schubladen | 2 - 10 Stück | Je nach Konfiguration |
| Konstruktion | Bauweise | Stabil verschweißt | Hochbelastbar |
| Konstruktion | Laufschienen (S) | 65 - 100 mm | Je nach Fachlastklasse |
| Konstruktion | Vorbau | Einklappbar | Platzsparend im Betrieb |
| Bedienung | Entnahme | Vakuumhebegerät | Ergonomisches Handling |
| Bedienung | Auszug | Von Hand | Trotz 3.000 kg Belastung |
| Lieferung | Lieferzeit | 4-8 Wochen | Ab Auftragsbestätigung |
| Lieferung | Montage | Optional | Durch Bonnema-Teams |
Branchen für COMBI Systeme
Blechverarbeitung
Stahlbleche, Edelstahlplatten, Aluminiumtafeln
Werkzeugbau
Werkzeuge, Formen, Stanzteile
Maschinenbau
Maschinenverkleidungen, Gehäuseteile
Metallhandel
Plattenware, Zuschnitte, Restbleche
Fahrzeugbau
Karosseriebleche, Bodenplatten
Lohnfertigung
Kundenaufträge, Projektmaterial
COMBI vs. PLATO vs. ULTRA
Welches Blechlagersystem passt zu Ihren Anforderungen?
| Kriterium | COMBI Schubladensystem | PLATO Kassettensystem | ULTRA Schubladensystem |
|---|---|---|---|
| Max. Tragkraft/Fach | 1.000 / 2.000 / 3.000 kg | 1.500 / 3.000 kg | 1.000 kg |
| Entnahmeart | Vakuumheber | Gabelstapler/Kran | Kran/Gabelstapler |
| Was wird entnommen? | Einzelne Bleche | Komplette Kassette | Einzelne Bleche |
| Schubladen-Auszug | 100% | — | 65% oder 100% |
| Vorbau | Einklappbar | — | Starr |
| Fachbreite (LB) | 2.200 - 6.200 mm | 2.200 - 4.200 mm | 2.200 - 4.200 mm |
| Fachtiefe (LD) | 1.050 - 2.050 mm | 1.060 - 1.560 mm | 1.050 - 1.550 mm |
| Regalhöhe (H) | 2.170 mm | 3.300 mm | 2.170 mm |
| Schubladen/Kassetten | 2 - 10 Stück | 10 Stück | 2 - 13 Stück |
| Ideal für | Einzelblech-Zugriff | Blechpakete transportieren | Standardisierte Formate |
Unsicher, welches System das richtige ist?
COMBI konfigurieren
Stellen Sie Ihr individuelles Schubladensystem COMBI zusammen – Schritt für Schritt
Schritt 1: Fachlastklasse wählen
Wählen Sie die gewünschte Tragkraft pro Schublade
Der große COMBI-Schubladensystem-Ratgeber
Alles, was Sie über Schubladensysteme für Bleche wissen müssen – von der Planung bis zur Inbetriebnahme
1Was ist ein Schubladensystem für Bleche und wie funktioniert es?
Ein Schubladensystem für Bleche (auch Blechschubladenregal, Auszugregal oder Plattenlagersystem genannt) ist ein spezialisiertes Lagersystem für die horizontale Lagerung von Flachmaterial. Im Gegensatz zu herkömmlichen Kragarmregalen, bei denen das Material übereinander gestapelt wird, ermöglicht ein Schubladensystem den vollständigen Auszug jeder einzelnen Lagerebene.
Das Prinzip ist einfach: Jede Schublade läuft auf hochbelastbaren Kugelführungen und kann bis zu 100% aus dem Regal herausgezogen werden. Dadurch liegt das Material frei und kann von oben mit einem Vakuumhebegerät oder Kran entnommen werden – ohne dass andere Bleche bewegt werden müssen.
Das COMBI-Schubladensystem von Bonnema geht noch einen Schritt weiter: Der einklappbare Vorbau kann nach der Entnahme hochgeklappt werden. Im eingeklappten Zustand ragt die Schublade nur minimal in den Gang hinein – ideal für beengte Produktionshallen.
Kernmerkmale COMBI
- • Bis 3.000 kg Traglast pro Schublade
- • 100% Auszug für direkten Zugriff
- • Einklappbarer Vorbau spart Platz
- • 47 mm Laufschienenraster für flexible Einteilung
Typische Anwendungen
- • Stahlbleche, Edelstahl, Aluminium
- • Werkzeuge und Formen
- • Maschinenverkleidungen
- • Plattenware bis 6.000 × 2.000 mm
2Einklappbarer vs. starrer Vorbau: Welche Variante ist richtig?
Die Wahl zwischen einklappbarem und starrem Vorbau ist eine der wichtigsten Entscheidungen bei der Planung eines COMBI-Schubladensystems. Beide Varianten haben spezifische Vor- und Nachteile:
Einklappbarer Vorbau
Nach der Materialentnahme wird der Vorbau hochgeklappt. Die Schublade ragt nur minimal in den Gang.
- + Bis zu 30% schmalere Gänge möglich
- + Ideal für beengte Hallen
- + Höhere Lagerdichte
- - Ca. 10-15% höhere Kosten
- - Zusätzlicher Bedienungsschritt
Starrer Vorbau
Der Vorbau ist fest mit der Schublade verbunden und kann nicht eingeklappt werden.
- + Günstigerer Anschaffungspreis
- + Weniger bewegliche Teile
- + Robustere Konstruktion
- - Größerer Platzbedarf
- - Breitere Gänge erforderlich
Unsere Empfehlung
Wählen Sie den einklappbaren Vorbau, wenn Ihre Produktionshalle bereits ausgelastet ist oder die Gangbreiten unter 4 Metern liegen. Der starre Vorbau eignet sich für großzügige Hallen mit ausreichend Platz.
3Traglasten richtig berechnen und dimensionieren
Die korrekte Berechnung der Traglasten ist entscheidend für die Sicherheit und Langlebigkeit Ihres Schubladensystems. Das COMBI-System ist in drei Lastklassen erhältlich:
| Modell | Fachlast | Typische Anwendung |
|---|---|---|
| COMBI 100 | bis 1.000 kg | Aluminiumbleche, dünne Stahlbleche |
| COMBI 200 | bis 2.000 kg | Standard-Stahlbleche, Edelstahl |
| COMBI 300 | bis 3.000 kg | Dicke Stahlbleche, schwere Werkzeuge |
Berechnungsbeispiel
Stahlblech 5 mm × 3.000 × 1.500 mm = ca. 175 kg pro Blech
Bei 10 gestapelten Blechen: 10 × 175 kg = 1.750 kg
Mit 20% Sicherheitsreserve: 1.750 × 1,2 = 2.100 kg → COMBI 300 wählen
4Planung, Montage und Inbetriebnahme
Die professionelle Planung eines COMBI-Schubladensystems beginnt mit einer systematischen Bedarfsanalyse. Bonnema unterstützt Sie mit einem kostenlosen 3D-Planungsservice.
Schritt 1: Lagergut erfassen
Welche Materialien werden gelagert? Welche Plattenformate? Wie schwer ist das schwerste Blech? Wie viele verschiedene Materialstärken?
Schritt 2: Raumsituation analysieren
Verfügbare Grundfläche (L × B × H), Tragfähigkeit des Bodens (mind. 5.000 kg/m² bei COMBI 300), Zugänglichkeit (Tore, Kranbahn).
Schritt 3: Montage durch Bonnema
Unsere erfahrenen Montageteams errichten Ihr System fachgerecht. Typische Montagezeit: 1,5-2 Tage für ein System mit 8 Schubladen. Inklusive Einweisung Ihres Personals.
| Format | Innenmaß | Für Platten bis |
|---|---|---|
| 2200 × 1050 | 2.080 × 980 mm | 2.000 × 1.000 mm |
| 3200 × 1300 | 3.080 × 1.230 mm | 3.000 × 1.250 mm |
| 4200 × 1550 | 4.080 × 1.480 mm | 4.000 × 1.500 mm |
| 6200 × 2050 | 6.080 × 1.980 mm | 6.000 × 2.000 mm |
5Sicherheitsnormen und jährliche Prüfpflicht
Schubladensysteme unterliegen strengen Sicherheitsvorschriften. Das COMBI-System von Bonnema erfüllt alle relevanten Normen:
- DIN EN 15512 – Bemessung und Konstruktion von Lagerregalen
- DIN EN 15635 – Anwendung und Wartung von Lagereinrichtungen
- DGUV Regel 108-007 – Lagereinrichtungen und Geräte
Wichtig: Jährliche Regalprüfung ist Pflicht!
Gemäß DGUV Regel 108-007 muss jedes Regalsystem mindestens einmal jährlich von einer befähigten Person geprüft werden. Bonnema bietet diesen Service als Regalprüfung deutschlandweit an.
6Fazit: Für wen eignet sich das COMBI-Schubladensystem?
Das COMBI-Schubladensystem ist die ideale Lösung für Betriebe, die schwere Bleche und Plattenmaterial effizient lagern und gleichzeitig Platz sparen wollen. Die wichtigsten Vorteile:
- 600% höhere Lagerdichte
- 50% Personaleinsparung
- 70% schnellere Kommissionierung
- Einklappbarer Vorbau spart Platz
- 1.000 / 2.000 / 3.000 kg pro Schublade
- 30+ Jahre Lebensdauer
Bonnema Lagertechnik ist seit über 30 Jahren Ihr Partner für professionelle Blechlagerung. Wir beraten Sie kostenlos, planen Ihr COMBI-System individuell und übernehmen Lieferung, Montage und Prüfung – alles aus einer Hand.
